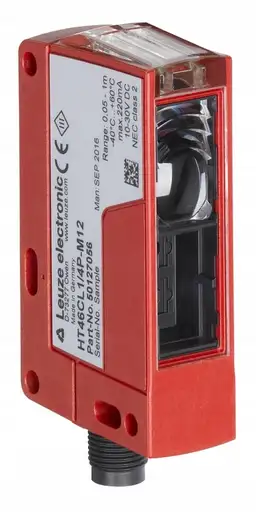

Czujnik dyfuzyjny z tłumieniem tła LEUZE HT46CL1.XR/4P-M12 (50147740)

Seria 46C

Zasada działania Zasada wykrywania z tłumieniem tła

błąd czerni/bieli < 10% do 1000 mm

Zasięg roboczy gwarantowany zasięg

Zasięg roboczy, biały 90% 0,05 ... 1 m

Zasięg roboczy, szary 18% 0,07 ... 0,9 m

Zasięg roboczy, czarny 6% 0,09 ... 0,8 m

Granica zakresu pracy 0,05 ... 1,2 m

Granica zakresu pracy typowy zasięg

Zakres regulacji 120 ... 1.200 mm

Przebieg wiązki niezgodny

Źródło światła Laser, czerwony

Długość fal świetlnych 655 nm

Klasa lasera 1, IEC/EN 60825-1:2014

Wielkość plamki świetlnej dla odstępu czujników 3 mm x 5 mm 1.000 mm

Rodzaj geometrii plamki świetlnej eliptyczne

Okablowanie ochronne Ochrona przecizwarciowa

Ochrona przed zamianą biegunów

Ochrona przejściowa

Napięcie zasilania UB 10 ... 30 V, DC, w tym tętnienie resztkowe

Tętnienie resztkowe 0 ... 15 %, z UB

Prąd w obwodzie otwartym 0 ... 30 mA

Liczba cyfrowych wyjść przełączających 2 Piece(s)

Element przełączający Tranzystor, PNP

Zasada przełączania rozjaśniający

Element przełączający Tranzystor, PNP

Zasada przełączania ściemniający

Częstotliwość przełączania 1.000 Hz

Czas reakcji 0,5 ms

Opóźnienie gotowości 300 ms

Funkcja Sygnał OUT

Zasilanie napięciem

Rodzaj przyłącza Wtyczki okrągłe

Rozmiar gwintu M12

Typ male

Materiał Tworzywo sztuczne

Liczba pinów 4 -pin

Kodowanie Z kodowaniem A

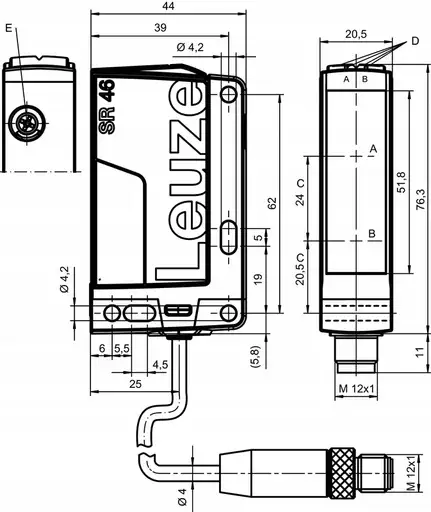

Wymiar (szer. x wys. x dł.) 20,5 mm x 76,3 mm x 44 mm

Materiał obudowy Tworzywo sztuczne

Obudowa z tworzywa sztucznego PC-PBT

Materiał osłony obiektywu Tworzywo sztuczne / PMMA

Masa netto 60 g

Kolor obudowy czerwony

Rodzaj mocowania Mocowanie przelotowe

przez opcjonalny element mocujący

Kompatybilność materiałowa ECOLAB

Rodzaj wskazania LED

Elementy sterujące Potencjometr wieloobrotowy

Funkcja elementu obsługowego Ustawienie zakresu odczytu

Temperatura otoczenia podczas pracy -40 ... 60 °C

Temperatura otoczenia w miejscu przechowywania -40 ... 70 °C

Stopień ochrony IP 67

IP 69K

Klasa ochrony III
