Zawias CFA.49 CH-5 - otwory przelotowe, śruby z łbem cylindrycznym

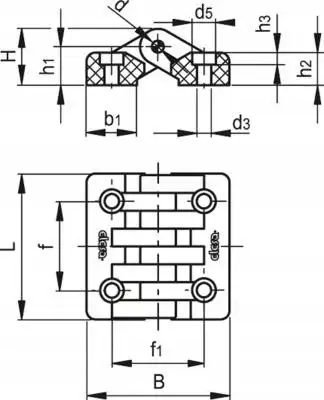

ParametryZawias CFA.49 CH-5 - otwory przelotowe, śruby z łbem cylindrycznym:

• f±0.25: 30
• f1±0.25: 31
• b1: 17
• H: 19
• C Nm: 2
• d5: 10
• h3: 5.5
• d3: 5.5
• h2: 11
• h1: 13
• B: 48
• d: 4
• L: 49.5
• Materiał: Technopolimer
• Kod produktu: CFA.49 CH-5

Specyfikacja Materiał

Wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat. Kolor szary RAL 7040 (C33) dostępny tylko dla wersji CFA-SH.

Sworzeń obrotowy

Stal nierdzewna AISI 303

Wykonania standardowe

• CFA-B: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi.

• CFA-p: niklowane, stalowe trzpienie gwintowane.

• CFA-SH: otwory przelotowe pod wkręty z łbem stożkowym.

• CFA-TI-SH: otwory przelotowe pod wkręty z łbem stożkowym oraz przestrzeń pod kołnierze tulei montażowych.

• CFA-CH: otwory przelotowe pod wkręty z łbem cylindrycznym.

• CFA-B-p: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi oraz niklowane, stalowe trzpienie gwintowane.

• CFA-B-SH: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi oraz otwory przelotowe pod wkręty z łbem stożkowym.

• CFA-B-CH: niklowane, mosiężne wtopki z otworami gwintowanymi, nieprzelotowymi oraz otwory przelotowe pod wkręty z łbem cylindrycznym.

• CFA-p-SH: niklowane, stalowe trzpienie gwintowane oraz otwory przelotowe pod wkręty z łbem stożkowym.

• CFA-p-CH: niklowane, stalowe trzpienie gwintowane oraz otwory przelotowe pod wkręty z łbem cylindrycznym.

Informacje Zakres obrotu (wartość przybliżona)

Maksymalnie 215°, pomiędzy 0° i -35° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrzWytyczne-.

Testy obciążeniowe SIŁA OSIOWA SIŁA PROMIENIOWA SIŁA PRZY ZGIĘCIU 90° Oznaczenie Maksymalne obciążenie roboczeEa N Obciążenie niszcząceRa N Maksymalne obciążenie roboczeEr N Obciążenie niszcząceRr N Maksymalne obciążenie roboczeE90 N Obciążenie niszcząceR90 N CFA.40 B-M4 200 2050 240 2220 100 730 CFA.40 SH-4 130 2080 290 2030 280 1520 CFA.40 CH-4 137 1800 230 1760 180 1330 CFA.49 B-M5 400 3770 440 3070 170 1470 CFA.49 B-M6 330 3250 470 3250 110 1540 CFA.49 p-M5x14 370 3070 360 1970 200 1680 CFA.49 SH-5 300 2960 310 2880 320 2490 CFA.49 CH-5 360 3080 310 2530 250 1620 CFA.49 B-M5-p-M5x14 370 3070 360 1970 200 1470 CFA.49 B-M5-SH-5 400 2960 280 2880 170 1470 CFA.49 B-M5-CH-5 360 3080 320 2530 170 1470 CFA.49 p-M5x14-SH-5 370 2960 280 1970 200 1680 CFA.49 p-M5x14-CH-5 360 3070 320 1970 200 1620 CFA.65 B-M6 640 4570 690 5670 220 2280 CFA.65 p-M6x18 510 5890 460 6620 220 3190 CFA.65 SH-6 520 4760 720 6270 240 4180 CFA.65 CH-6 510 5280 490 5790 260 3190 CFA.65 B-M6-p-M6x18 510 4570 460 5670 220 2280 CFA.65 B-M6-SH-6 640 4570 690 5670 220 2280 CFA.65 B-M6-CH-6 510 4570 490 5670 220 2280 CFA.65 p-M6x18-SH-6 510 4760 460 6270 220 3190 CFA.65 p-M6x18-CH-6 510 5280 460 5790 220 3190 CFA.97 B-M10 970 7660 2120 17940 590 5210 CFA.97 p-M10x20 890 5950 1730 16190 460 3690 CFA.97 SH-10 1110 6730 1230 10460 510 4100 CFA.97 CH-10 1050 4860 2060 13670 540 4760 CFA.97 B-M10-p-M10x20 890 5950 1730 16190 460 3690 CFA.97 B-M10-SH-10 970 6730 1230 10460 510 4110 CFA.97 B-M10-CH-10 970 4860 2060 13670 540 4760 CFA.97 p-M10x20-SH-10 890 5950 1230 10460 460 3690 CFA.97 p-M10x20-CH-10 890 4860 1730 13670 460 3690

Instrukcja użytkowania Instrukcja montażu zawiasu CFA-TI-SH

Wywiercić otwór w drzwiach/ramie drzwi o średnicy odpowiadającej zastosowanej gwintowanej tulei.

• Zamocować gwintowaną tuleję w drzwiach/ramie drzwi za pomocą nitownicy.

• Zamocować zawias na drzwiach/ramie drzwi za pomocą śrub wkręcanych w tuleję.

Inne wykonania Wykonanie CFK.

Element jednoczęściowy, bez obrotowego sworznia. Służy do elastycznego lecz nieobrotowego połączenia dwóch powierzchni.

SKU:CFA.49 CH-5

Zdjęcia produktów mogą nieznacznie różnić się od rzeczywistego wyglądu produktu.
