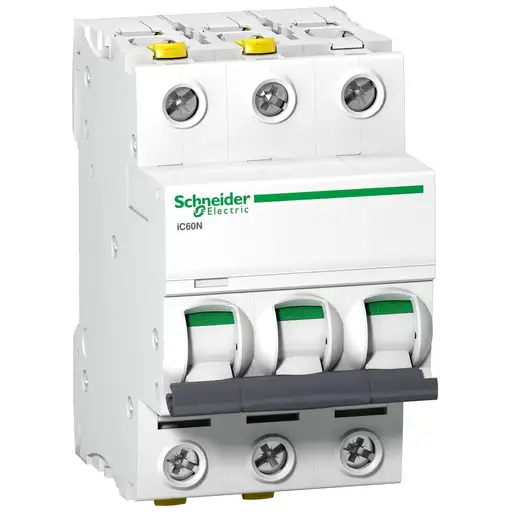

Wyłącznik nadprądowy 3-biegunowy

PRODUCENT : Schneider Electric

NR. KAT : Acti9 iC60N-B25-3 B 25A

Wyłącznik nadprądowy serii iC60N, o numerze A9F03325, iC60N-B25-3, 3-biegunowy (trójbiegunowy), 25A, charakterystyka B, wytrzymałość zwarciowa 6kA, za pewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwole nia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi. Jego klasa ograniczenia 3 (zgodnie z normą EN/IEC60898-1) poprawia koszt ochrony obwodu odpływowego. Unikalny wskaźnik Visitrip skraca czas interwencji, pokazując uszkodzony obwód.

Parametry podstawowe

zastosowanie urządzenia

Dystrybucja

gama produktów

Acti 9

Nazwa produktu

Acti9 iC60

Typ produktu lub komponentu

Wyłącznik nadprądowy

skrócona nazwa urządzenia

IC60N

Opis biegunów

3P

ilość zabezpieczonych biegunów

3

In prąd znamionowy

25 A

rodzaj sieci

Prąd stały (DC)

Prąd przemienny (AC)

technologia wyzwalacza

Termomagnetyczny

charakterystyka

B

zdolność wyłączania

6000 A Icn w 400 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1

36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2

10 kA Icu w 380...415 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2

20 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2

6 kA Icu w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2

36 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60947-2

10 kA Icu w <= 180 V prąd stały (DC) zgodnie z EN/IEC 60947-2

Kategoria użytkowania

Kategoria A zgodnie z EN 60898-1

Kategoria A zgodnie z IEC 60898-1

funkcja izolacyjna

Tak zgodnie z EN 60898-1

Tak zgodnie z EN 60947-2

Tak zgodnie z IEC 60898-1

Tak zgodnie z IEC 60947-2

Normy

EN 60947-2

EN 60898-1

IEC 60898-1

IEC 60947-2

Parametry uzupełniające

częstotliwość sieci

50/60 Hz

górna granica wyzwalania magnetycznego

4 x In +/- 20 %
