PRODUCENT : FESTO

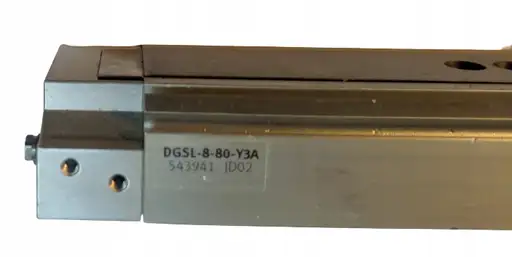

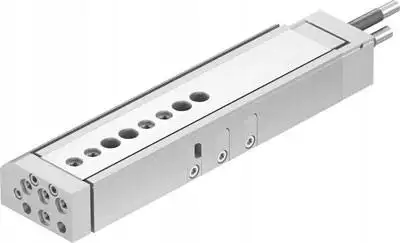

NR. KAT : DGSL-8-80-Y3A

DANETECHNICZNE

• Kod typu DGSL
• Średnica tłoka 10 mm
• Uderzenie 80 mm
• Montowanie Z otworem przelotowym
• Połączenie pneumatyczne M3
• Amortyzacja Y3: Amortyzator na obu końcach, progresywny
• Przewodnik Prowadnica koszyka z łożyskiem kulkowym
• Regulowany zakres położenia końcowego / długość przodu 47 mm
• Regulowany zakres położenia końcowego / długość tyłu 14 mm
• alternatywne połączenia Zobacz rysunek produktu
• Ambient temp 0 - 60 ° C
• Pozycja montażowa Każdy
• Klasyfikacja odporności na korozję CRC 0
• Długość amortyzacji 6 mm
• Struktura projektu Kinematyka jarzma
• Energia uderzenia w położeniach krańcowych 0,5 J
• Informacje o materiałach na pokrycie Stop aluminium
• Informacje o materiałach tłoczyska Stal wysokostopowa, niekorozyjna
• Informacje o materiałach dla uszczelnień HNBR
• Informacje o materiałach, obudowa Stop aluminium
• Uwaga dotycząca materiałów Bez miedzi i PTFE
• Max. życie Fy 971 N
• Max. siła Fz 971 N
• Max. prędkość 0,8 m / s
• Max. moment obrotowy Mx 10 Nm
• Max. moment obrotowy My 8 Nm
• Max. moment obrotowy Mz 8 Nm
• Tryb działania dwustronnego działania
• Ruchoma msza 185 g
• Medium operacyjne Suszone sprężone powietrze, smarowane lub niesmarowane
• Tryb pracy jednostki napędowej Jarzmo
• Ciśnienie operacyjne 1,5 - 8 barów
• Wykrywanie pozycji Do czujnika zbliżeniowego
• Waga produktu 464 g
• Dokładność powtórzeń +/-0.01 mm
• Siła teoretyczna przy 6 barach, skok z wyprzedzeniem 47 N.
• Siła teoretyczna przy 6 barach, skok powrotny 40 N.
