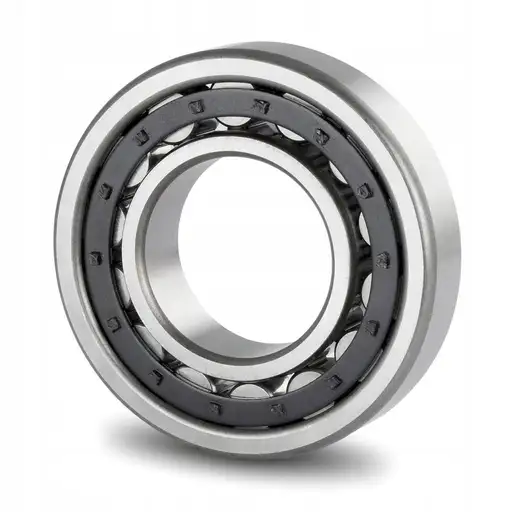

ŁOŻYSKO WALCOWE

PRODUCENT: FAG

NR. KAT. NUP 212E

WYMIARY: 60x110x22

ŁOŻYSKO WALCOWE ;

W grupie konstrukcyjnej łożyska walcowych-poprzecznychwyróżniamy dwie podstawowe podgrupy: łożyska walcowe jednorzędowe i łożyska walcowe wielorzędowe. Łożyska walcowe są łożyskami rozłącznymi; wałeczki są prowadzone przez bieżnie pomocnicze jednego z pierścieni i utrzymywane z nim w całości przez koszyk, drugi zaś pierścień ma tylko jedną bieżnię pomocniczą lub jest jej pozbawiony – co umożliwia swobodne jego wysuwanie. Ułatwia to montaż, nawet w przypadku gdy wymagane jest ciasne osadzenie obu pierścieni jak również umożliwia niewielkie osiowe przesunięcia wału względem oprawy w czasie pracy. Łożyska walcowe mają mały moment tarcia, mają one znacznie większą nośność niż łożyska kulkowe o tych samych wymiarach montażowych. Łożyska wielorzędowe dzięki stosunkowo malej średnicy zewnętrznej przy bardzo dużej nośności i wyjątkowo dużej sztywności są stosowane do łożyskowania wrzecion obrabiarek do metali oraz walców walcarek.

Łożyska dwurzędowe z tej podgrupy konstrukcyjnej wykonywane są również z otworem stożkowym, co umożliwia precyzyjne regulowanie luzu w trakcie montażu. Łożyska walcowe poprzeczne jednorzędowe są przeznaczone głównie do przenoszenia obciążeń promieniowych. Pewne odmiany tych łożysk jak np. łożyska o oznaczeniu NJ (przed numerem łożyska) pozwalają na ustawienie osiowe wału w jednym kierunku a łożyska NUP oraz NJ w połączeniu z pierścieniem HJ umożliwiają ustalenie w obu kierunkach. Łożyska te mogą przenosić pewne obciążenia osiowe, szczególnie o działaniu okresowym lub o działaniu udarowym jednak w ograniczonym zakresie. Produkowane są również łożyska walcowe konstrukcji „E” o większej nośności przy tych samych wymiarach montażowych.
