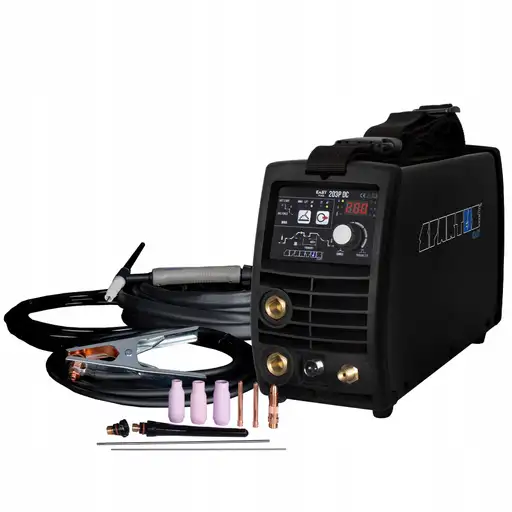

SPAWARKA INWERTOROWA SPARTUS EASYTIG 203P DC

Marka:SPARTUS| Metody spawania: TIG DC, MMA|Zasilanie:AC 230V/50Hz |Prąd spawania:200A |Sprawność:60%

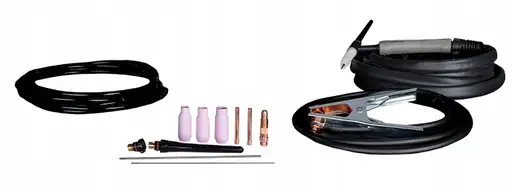

ZESTAW ZAWIERA:

• SPARTUS® EasyTIG 203P DC
• Uchwyt TIG SPE 17 1B 4m
• Zestaw części eksploatacyjnych
• Przewód masowy 3m
• Wężyk gazowy
• Instrukcja obsługi

SPARTUS® Easy TIG 203P DC to nowoczesne, sterowane cyfrowo, spawarki inwertorowe, skonstruowane w oparciu o tranzystoryIGBTi technologięPWM.

Jest to urządzenie zaprojektowane i wyprodukowane z myślą o pracy w terenie. Małe, lekkie i wszechstronne. Idealne do spawania stalinierdzewnych i kwasoodpornych.

Prosty w obsłudze i intuicyjny panel funkcyjny pozwala na precyzyjną kontrolę wszystkich najważniejszych parametrów spawania dla metod TIG oraz MMA.

Spawarki wyposażone są w szereg nowoczesnych technologii, wspierających pracę operatora, stabilizujących parametry wyjściowe oraz zabezpieczających spawarkę przed uszkodzeniem.

Zalicza się do nich między innymi:

• System sterowania MCU – reaguje natychmiast na wszelkie zmiany.
• System inteligentnej ochrony spawarki przed przepięciami i przegrzaniem.
• System bezstykowego zajarzania łuku HF – prosta i bezstykowa inicjacja łuku w metodzie TIG.

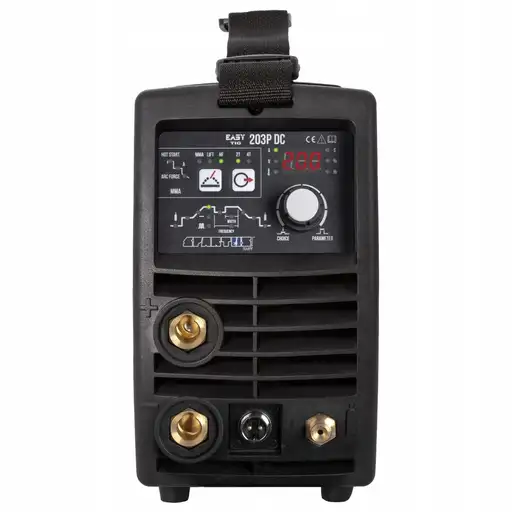

• Cyfrowy panel sterowania – łatwa obsługa i ustawienie odpowiednich parametrów spawania.

Przykłady zastosowań: prace remontowe w terenie, prace warsztatowe, lekkie konstrukcje, utrzymanie ruchu

DANE TECHNICZNE:

• Napięcie zasilania: ~1× 230V ± 10% 50 / 60 Hz
• Prąd spawania: TIG: 10 - 200A
• Cykl pracy: TIG: 60%
• Pre-gaz: 0 - 2s
• Post-gaz: 0 - 10s
• Czas narastania prądu: 0 - 10s
• Czas opadania prądu: 0 - 10s
• Prąd impulsu: 5 - 200A
• Szerokość impulsu: 5 - 95%
• Częstotliwość pulsu: 0.5 - 200Hz
• Częstotliwość prądu AC: 60Hz
• Balans AC: 10 - 99%
• Tryb pracy: 2T/4Ttak
• Zajarzenie łuku: HF
• Prąd spawania MMA: 10 - 200A
• Napięcie biegu jałowego: 69
• Pobór prądu: TIG 32A / MMA 47A
• Współczynnik mocy (cosφ): 0.6
• Sprawność η: 85%
• Klasa izolacji: H
• Stopień ochrony: IP21S
• Waga: 7.9kg
• Wymiary: 420 x 135 x 240mm

TECHNOLOGIA IGBT

Podstawą budowy układuprzetwarzania energii elektrycznejspawarki są układy elektroniczne wykonane w technologiiIGBTumożliwiające pracę w zakresie częstotliwości powyżej 200 kHz.

Spawarka wyposażone jest w układ kompensacji napięcia zasilania, co umożliwia ich eksploatację przy wahaniach napięcia w sieci zasilającej do 10%.

STOPIEŃ OCHRONY

IP określa w jakim stopniu urządzenie jest odporne na przedostawanie się do wewnątrz zanieczyszczeń stałych i wodnych.IP21Soznacza, że urządzenie jest przystosowane do pracy wpomieszczeniach zamkniętychi nie nadaje się do stosowania na deszczu i śniegu.

CYKL PRACY

Cykl pracy bazuje na okresie 10-minutowym. Cykl pracy35%oznacza, że po3,5 minutachpracy urządzenia jest wymagana7,5-minutowa przerwa. Cykl pracy 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerw.

SPAWANIE MMA

UrządzenieSPARTUS® Easy TIG 203P DCdaje możliwość spawania elektrodą otuloną.

HOT START

Funkcja ma na celu zapobieganie przyklejenia elektrody do materiału i jest dużym ułatwieniem podczas zajarzania łuku. W przypadku spawania drobnych elementów zalecane jest wyłączenie tej funkcji, gdyż może powodować wypalenie materiału spawanego.

ARC FORCE

Umożliwia regulację dynamiki łuku spawalniczego. Skracaniu długości łuku towarzyszy wzrost prądu spawania, co powoduje stabilizowanie łuku.

Zmniejszenie wartości daje łuk miękki i mniejszą głębokość wtopienia, natomiast zwiększenie wartości powoduje głębsze wtopienie i możliwość spawania łukiem krótkim.

TRYB PRACY 2T / 4T

2T -wciśnięcie przycisku w rękojeści uchwytu powoduje włączenie jonizatora i zajarzenie łuku. Spawanie prowadzone jest z wciśniętym przyciskiem.

4T -wciśnięcie przycisku w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku wtedy należy zwolnić przycisk i prowadzić spawanie ze zwolnionym przyciskiem. Ponowne wciśnięcie przycisku spowoduje zakończenie spawania

CZAS PRZEDWYPŁYWU GAZU 0 - 2s.

Czas od wciśnięcia przycisku w rękojeści uchwytu i otwarcia zaworu gazowego do momentu zajarzenia łuku. Zwykle powinien być dłuższy niż 0,5 s, aby dostarczyć gaz osłonowy do wylotu dyszy palnika w celu osłonięcia miejsca rozpoczęcia spawania oraz elektrody wolframowej.

CZAS POWYPŁYWU GAZU 0 - 10s

Czas od wygaszenia łuku do zamknięcia zaworu gazowego w celu osłonięcia krzepnącego jeziorka spawalniczego przed powietrzem oraz w celu studzenia elektrody wolframowej. Zbyt krótki czas powypływu może skutkować utlenianiem spoiny. Podczas spawania w trybie TIG AC (prądem przemiennym) czas ten powinien być dłuższy.

CZAS NARASTANIA PRĄDU 0 - 10s

Czas narastania prądu spawania od prądu początkowego do ustawionej wartości prądu spawania.

CZAS OPADANIA PRĄDU (DOWN SLOPE) 0 – 10s.

Czas opadania prądu spawania od wartości ustawionej do zera lub wartości prądu krateru.

TIG IMPULSE

Spawanie impulsowe jest odmianą spawania punktowego TIG umożliwiającą spajanie cienkich elementów, dzięki bardzo niskiej emisji ciepła w strefie łączenia. Polega na cyklicznym krótkotrwałym zajarzeniu i wygaszeniu łuku.

TIG PULS

Funkcja ma wpływ na kształt spoiny i skupienie łuku. Spawanie pulsacyjne pozwala również zmniejszyć ilość ciepła dostarczanego do materiału i ma zastosowanie podczas spawania cienkich materiałów.

HF - BEZTYKOWE ZAJARZANIE ŁUKU

UrządzenieSPARTUS® Easy TIG 203P DCwyposażone jest w jonizator umożliwiający bezstykowe zajarzanie łuku.

CZĘSTOTLIWOŚC PULSE 0.5 – 200Hz

Częstotliwość, z jaką zmienia się wartość impulsu prądu pomiędzy prądem spawania a prądem podstawy.

CZĘSTOTLIOWŚĆ PRĄDU AC 60Hz

Funkcja przydatna przy spawaniu aluminium. Im większa częstotliwość tym lepsza jakość spoiny oraz lepsze skupienie łuku.

BALANS PRĄDU AC 10 - 99%

Stosunek czasu trwania fazy dodatniej prądu do ujemnej. Zmniejszenie balansu powoduje wprowadzanie większej ilości ciepła w materiał, uzyskując węższą spoinę i głębsze wtopienie, a jednocześnie zmniejsza obciążenie cieplne elektrody wolframowej.

Zwiększenie balansu powoduje wprowadzenie mniejszej ilości ciepła w materiał, uzyskując lepsze czyszczenie, szeroką spoinę i płytsze wtopienie jednak znacząco obciąża elektrodę wolframową.
